1、復合雙動跳汰機采用了復合箱體、同時作業的設計

與普通的跳汰機大為不同的是，復合雙動跳汰機采用了左右排列、上下錯開的兩個箱體設計方案，通過短連桿、正弦波搖臂等連接，同時進行跳汰生產，因而這種雙重箱體協同生產的復合跳汰機不但實現了高效率、大處理量作業（可達到每天2000噸原礦），而且也大量節省選礦用水、用電。

細粒金礦的浮選作業中，通過在球磨排礦口與分級機進料口之間預加一臺跳汰機，可以預先回收及早回收一部分粗粒裸露金，從而更加有助于后期浮選或者炭漿工藝的指標穩定性。

2、節能復合雙動跳汰機有哪些突出優點？

1.節能復合雙動跳汰機是云南昆明滇重礦機系列跳汰機中的一種，這種動篩跳汰機采用了4個跳汰室的設計結構，所以處理量高達150t/h（根據處理物料的性狀不同此數據會(huì )上下波動），大大提升了選礦作業效率；

2.復合跳汰機在眾多跳汰機選礦案例中表現出了卓越的選礦效果，特別是針對低品位的Fe2O3礦，可一次作業將品位從20%提升到55%以上，效果非常好；

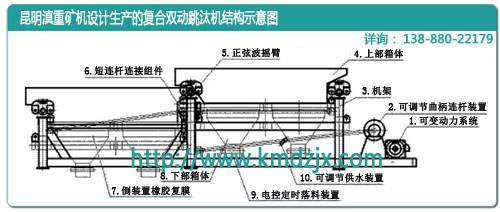

3、復合跳汰機的結構示意圖

復合雙動跳汰機的主要結構部件包括：（上、下）兩個箱體、機架、可變動力系統、可調曲柄連桿、正弦波搖臂、短連桿、電控落料系統、倒裝置橡膠復膜及可變供水系統等。復合跳汰機的結構示意圖參加下圖：

4、復合雙動跳汰機的生產原理

復合跳汰機啟動后，電動機通過可變調速裝置驅動曲柄連桿帶動正弦波搖臂，再通過短連桿驅動上下兩個箱體做上下往復的類正弦波運動，從而導致內部倒裝的橡膠復膜由于慣性作用形成不斷重復的開合，促使箱體內部的重選介質產生同周期的涌流波動，由此產生的推力、浮力綜合作用于介質內的礦物顆粒，使其根據自身比重不同產生明顯的分層沉降效應：比重大的顆粒以較大的速度沉降至下部，而較輕的顆粒則從上部排料口排出。

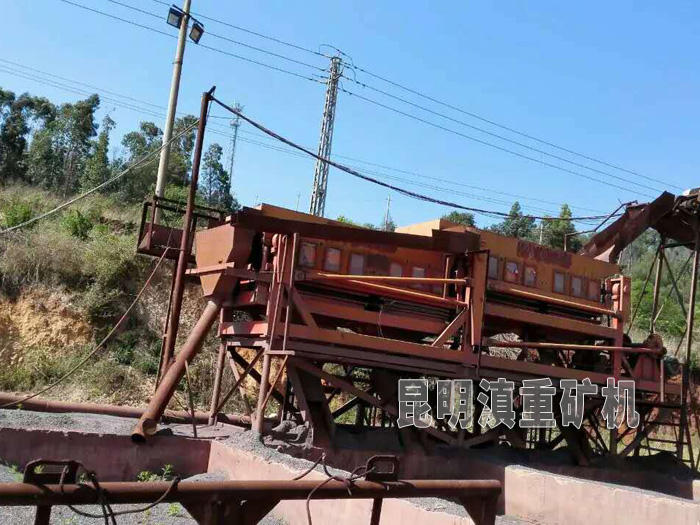

5、復合跳汰機現場視頻展示

6、復合跳汰機技術參數一覽表
